First Ray Measuring Device

Description

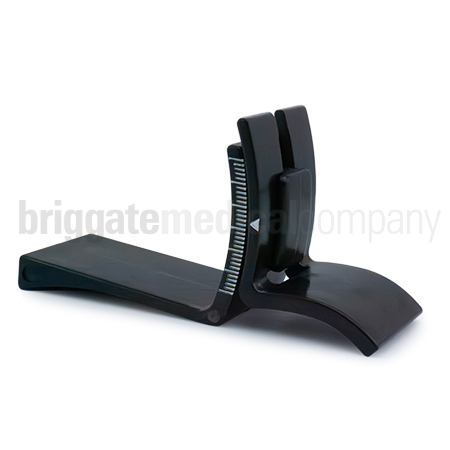

•   This 2-piece instrument consists of an L-shaped piece and an inverted L-shaped piece joined
    by their vertical arms, which are marked with a millimetric scale
•   The curvature of the horizontal arms enables the instrument to adapt to the dorsal area of
    the metatarsal heads
•   The curvature of the vertical arms reflects the movement of inversion and eversion that
    the first ray undergoes during dorsiflexion and plantarflexion, and its design is
    based on mathematical calculations
•   Simple, lightweight, portable and easy to use

SPECIFICATIONS

Instructions for Use:

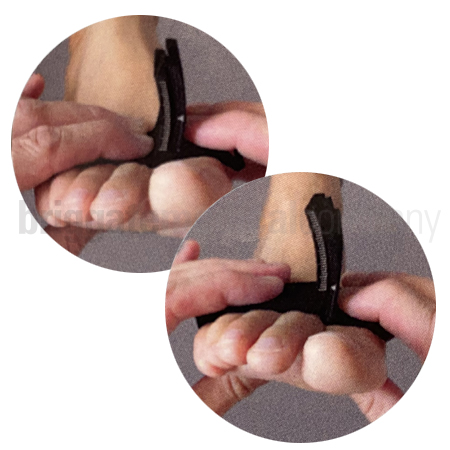

1. Place the patient in a seated or supine position with the foot relaxed.
2. With one hand, hold the longest horizontal arm of the instrument on the dorsal surface from
   the second to the fifth metatarsal heads, so that the vertical arm is positioned over the
   second metatarsal.
3. With the other hand, hold the shorter horizontal arm on the dorsal surface of the first
   metatarsal head.
4. Move the first ray in dorsiflexion and plantarflexion without applying too much pressure to
   the instrument over the forefoot.
